2020年，新冠肺炎疫情陰霾下，基建再次成為當下穩增長利器。基礎設施投資領域成了為數不多的利好行業。受益于基建投資的需求，工程機械行業正處于歷史最好時期，工程機械設備需求的上升，也帶動了相關生產設備的需求。

隨著我國工程機械制造行業的進一步發展，其生產方式逐步從勞動密集型向技術密集型轉變，從高消耗、高污染向節能、降耗、環保轉變。因此，大量采用自動化物流輸送成套設備與系統，如移動機機器人等，成為我國工程機械制造行業企業的必然選擇。而由于一般工程機械屬于大型設備，目前移動機器人在工程機械行業的應用中也以偏重載及重載類產品為主。

工程機械行業的智能化轉型已成大勢所趨，行業頭部企業都已經開始了相關改造，下文羅列了一些移動機器人在工程機械行業應用的代表案例，供大家參考！

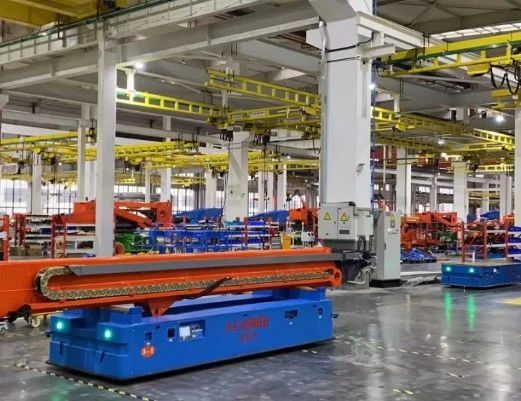

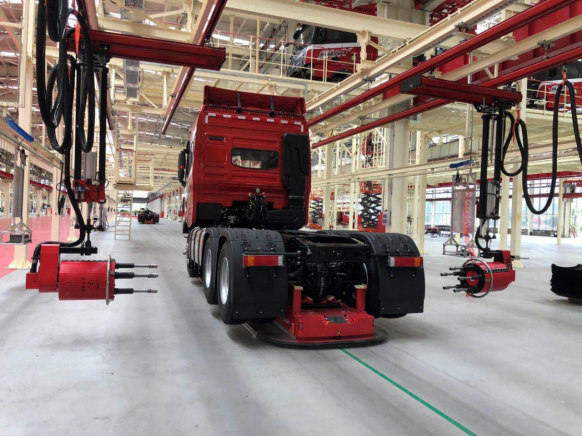

案例一：CSG華曉著名工程機械公司整廠柔性AGV項目

（1）項目描述：

某著名工程機械公司的“超級試驗工廠”，應用了由CSG華曉為其量身定制的91臺AGV。主線配備43臺大型定制裝配AGV，單臺承重超過10T，可實現1m/min~30m/min無級變速。相較傳統拖鏈裝配線具有高度的柔性化，是實現裝配自動化的基礎。SPS潛伏式牽引AGV37臺，平衡懸架、前中后橋分裝頂升背負AGV 5臺，發動機分裝后牽引AGV 7臺，駕駛室分裝潛伏式牽引AGV 24臺，實現了全廠區內無人化物流轉運。

（2）難點及創新點：

國內第一條實現重卡AGV單機背負磁條導航的自動化產線，采用低車身結構設計，方便操作人員上下車與AGV隨行裝配。實現整機的裝配柔性化，更好的適應廠房布局，對商用車/客車/軌道交通領域有示范作用。

經濟性：產線使用AGV輸送，可以有效減少對土建及鋼構的需求，減少前期的投資，更適應商用車/客車/軌道交通的新廠房的建設。產品升級換代或者優化工藝時，如增加工位、修改節拍等，只需要調整AGV路徑或者數量即可，無需重新做基礎及鋼結構施工，可以更靈活方便地調整產線，二次投資更小。

先進性：創新使用重載差速驅動懸掛技術，可以實現AGV前進、后退、橫移，同時可以在產線故障時，及時將車體移出，保證整線的生產及時性。

（3）效益或影響：

某著名工程機械公司“超級試驗工廠”已投入生產，這也是第一個全方位將AGV應用各類民用卡車制造領域的工廠，是重卡行業第一個全流程、全廠區內實現無人化物流轉運的工廠。做為重工行業的領導者，在其示范引領作用下，國內重卡制造領域必將迎來一次行業變革，推動行業提升智能制造水平，助力產業轉型升級。

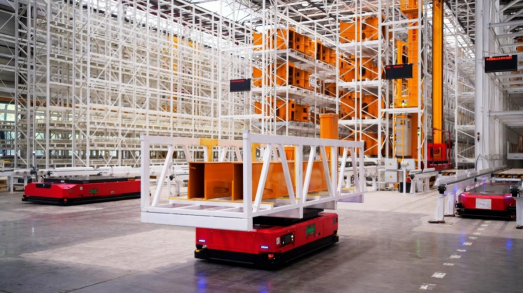

案例二：國自機器人某機械工程行業客戶大挖機生產線AGV搬運項目

（1）項目描述：該項目客戶屬于工程機械龍頭企業，目前公司主要生產大中小微挖機，產品廣泛應用于工程機械領域。車間共改造2條生產線，挖機上車架線路原老式軌道RGV更新升級替換為全柔性AGV環線，實現工位柔性化，自動和手動并行升級。挖機下車線原老式滑觸線RGV改為電池式免維護舉升RGV，滿足下車裝配工藝升級。



（2）難點及創新點：

改造點多，自動化程度低，信息流不暢通，如進行大幅度的升級改造，時效要求較難滿足。缺少全面信息追蹤功能，信息無法全面、及時采集，造成許多信息孤島，僅靠人員采集輸入，容易產生錯誤且效率低下，質量問題無法及時反饋及追溯，容易造成質量事故。國自機器人通過以下幾個方面的研究和探索，為客戶提供整體解決方案：

使用全柔性智能AGV，解決了上車線原RGV單一性、不通用、不柔性等問題；使用免維護電池，解決下車滑觸線RGV維護繁瑣的問題；增加大屏實時全局監控，全線智能設備互聯、可視化。通過AGV系統，實現料框流轉過程的跟蹤，彌補了全面信息化的空白，使原料、半制品流轉過程可追溯。

創新重載20噸柔性AGV生產裝配線，將傳統RGV方式更新升級為自動化搬運機器人AGV。

（3）效益及影響：采用AGV系統后，車間實現貨物的有序轉運，按照最短路線運輸、按節拍供貨、定位存放貨物等，大幅降低周轉量，信息自動傳輸?shù)缴衔粰C(jī)，降低錯誤率，提高了效率。該項目經自動化改造后，年創造效益增幅150%，并成為全國首個模板生產全自動的車間，達到車間物流系統化、自動化、智能化、綠色節能、技術專業化物流的要求。

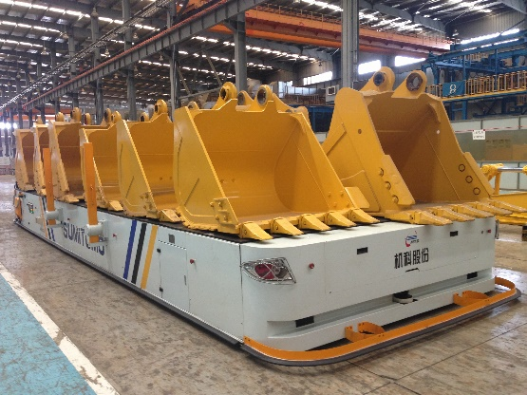

案例三：機科發展唐山住友建機20T重載AGV系統項目

（1） 項目描述本項目中由機科發展科技股份有限公司提供的重載AGV系統主要由AMB04200型重載AGV車一臺、AGV控制系統、充電系統組成。此系統可以實現對挖掘機的大臂、小臂、回旋、下框架、側框架等物料在各個工位點之間的自動、半自動轉運輸送，重載AGV采用四個舵輪進行動力驅動，最大承載能力為20噸，所有輪系均安裝有緩沖機構，保證重載AGV在運行時各輪負載均勻。

重載AGV車體要求堅固、美觀、耐用，且電池及其它電氣元件安裝的位置便于日后的維護操作。系統設置半自動/自動模式切換按鈕，自動模式是指可通過在操作站點處設置的呼叫按鈕或中控上位機自動實現AGV任務的下發，半自動模式是指可通過在重載AGV車體的側面操作面板上所設置的工位呼叫按鈕實現AGV任務的下發。當重載AGV接收到搬運任務后，會自動運動到指定的工位，待人工完成物料裝載后，重載AGV會自動運行到下一個工位，待完成物料操作后，如無物料操作任務則重載AGV自動返回到上料工位等待位（充電點位）執行充電任務，如有物料操作任務則繼續執行任務。

（2） 難點及創新點本項目重載移動機器人AGV載重量大，載貨時由于貨物自身的特點，造成車體偏載的情況，對重載移動機器人AGV的運動控制造成一定的影響，同時根據車體載重大、長度長的特點，車體底盤的承載輪子較多，設計了底盤上舵輪和承重輪的特殊減震機構，使移動機器人AGV底盤滿足運行時的控制要求；重載移動機器人AGV的車體較長為12m，采用四舵輪的驅動形式，由于采用磁點的導航方式，對重載移動機器人AGV的精確導航運動控制提出了較高的要求。

（3） 效益或影響通過使用重載移動機器人AGV搬運物料，解決了企業之前使用兩臺人工叉車拖拽運輸物料平板車的情況，不僅節省了人力物力，還確保了運輸過程中的產品和物料的安全。

案例四：愷韻來機器人搬運型頂升式AGV工程機械廠裝配產線應用

（1）項目描述承制浙江某機械公司的越野剪叉式高空作業平臺、直曲臂式登高作業升降平臺總裝生產線項目AGV系統設備（含調度系統）。

愷韻來該產品負載能力10t，應用于工程機械行業涂裝車間下線后的轉運緩存及裝配工作，重載AGV通過背負式頂升機構來實現起吊臂在工位之間組裝及與緩存工位的轉運。

（2）難點及創新點重載型AGV技術難點較多而且與輕載型的AGV設計結構有很大的不同，零部件選購標準也都不一樣，重載AGV在平穩度、靈活度和耐用性方面都會具有非常大的性能考驗。愷韻來自主研發的多輪組超低全向雙差速驅動總成，多輪組之間通過浮動減震系統來彌補地面的不平度，從而保證了多組輪系均與地面接觸，承載及驅動能力大幅加強。

AGV驅動輪組具備提升系統：當某個輪組出現故障時，手動/自動提升該輪組，而其它隨動輪組繼續運行，使AGV能夠順暢駛離當前任務線路，不影響其他AGV運行，使整個AGV系統能夠順暢繼續當前任務。愷韻來自主研發的同步液壓頂升裝置，多組頂升單元之間采用電磁編碼器同軸控制原理，確保頂升過程平穩，安全。單組液壓單元還加入了預防油管爆裂瞬間下降，防失速功能。

此外，愷韻來采用創新的AGV節段自導航模式,克服調度系統估算誤差，使AGV始終處于安全運行區間,并有效緩解因網絡延遲造成的影響；采用創新的"搶占式"調度算法,分配道路資源,從整體上達到調度資源利用最大化；采用創新的"節段自識別"道路模式,使道路鋪設模式化、標準化,有效降低道路施工的復雜度、成本以及后期維護的工作量。

（3）效益或影響

此產品采用成熟的AGV導航系統，并配備了最新的動力驅動系統，滿足工廠自動化全流通功能；半成品、成品物流路徑明確，靈活高效執行搬運任務，提升產線效率40%以上；快速部署物流搬運系統實現全場智能化信息閉環，利于企業實現高效的無人化生產，節省人力50%以上。此款重載AGV產品，能夠滿足前進、后退、左右轉彎、側移、全向移動功能，通過背負式頂升機構來實現起吊臂在工位之間組裝及與緩存工位的轉運,載重性能、工裝的復雜性、多樣性都具備很強的示范意義，可以推廣和復制到其他大型裝備制造領域，強力賦能大型裝備制造企業實現工業4.0和智能制造。同時具備了豐富的重載式AGV的應用場景及實例經驗，為更高的負載設計打下了堅實的基礎。

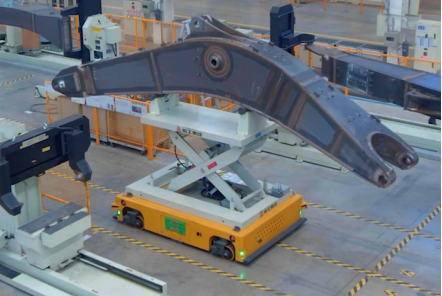

案例五：臨工智科挖掘機動臂轉運項目

（1）項目描述通過AGV自動轉運實現了挖掘機動臂的組焊、焊接、打磨、轉運全自動運行。由MES系統下發計劃，AGV與焊接工作站互聯互通，AGV由上料點取動臂物料，并自動運輸至機器人焊接工作站。焊接完成后，自動運送至補焊工位；補焊完成后，由AGV跨車間自動運輸至噴漆線。

（2）難點及創新點難點：1.工件長度和重量較大、種類多且外形不規則，需要AGV根據不同規格實現精準定位。2.生產現場布局緊湊，轉運路線復雜，需要側移等功能，轉向精度要求嚴格。3.出入車間的坡度較大，室外道路環境復雜差異大。

創新點：1.合理的結構設計，實現重載AGV的前進、側移、升降高精度定位；2.小巧車體可載重10噸以上物料，實現復雜路線靈活應用；3.重載AGV滿足室內外全工況運行。

（3）效益或影響AGV不需要人工操作，降低制造成本；AGV安全避讓保證員工的工作安全，避免因工作人員的疏忽或疲勞而造成的工傷事故和損失；AGV的操作精度更高，穩定性更好，安全性更強。

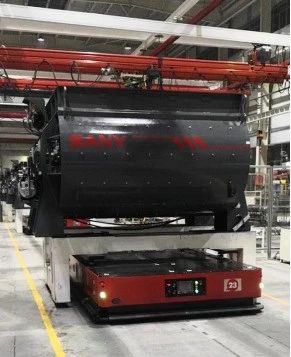

案例六：三豐機器人AGV常德三一攪拌站裝配車間攪拌主機裝配線應用

（1）項目描述用戶攪拌主機裝配線現狀是一條重型板鏈?zhǔn)捷斔脱b配線，該裝配線存在能源消耗大，運行速度慢，系統柔性差，維護不方便、自動化程度低等缺點。根據用戶現場情況及項目需求，該項目規劃了4臺18T全向潛伏頂升式AGV來完成攪拌站裝配車間水泥站、瀝青站等18個品種的攪拌主機步進式裝配搬運任務，并實現任意工位間的工件轉運工作。

裝配工人通過工位PDA呼叫、放行等命令，觸發AGV工作指令，AGV上位機調度相應AGV將裝配完成的工件進行工位間的流轉。

（2）難點及創新點

難點1：AGV負載舉升重量大，受場地及裝配托盤尺寸限制，要求AGV具有較小的外形結構尺寸。

創新點：AGV采用多組差速驅動，驅動單元采用驅動承載一體式結構，驅動單元之間通過實時動態平衡結構相連，保證各驅動單元著地力。AGV采用多組伺服液壓油缸智能同步控制聯動，舉升重量大，占用空間小。

難點2：裝配作業工位，有操作工人在AGV運行線路上來回走動，并且裝配線AGV與物料輸送AGV有線路交叉，需要全面的障礙物檢測機制和預警機制。

創新點：AGV采用360度激光無死角安全防護，并通過柔性保險杠、多色警示燈、高音量喇叭語音提示等多種安全措施保障產線工人的人身安全。裝配線AGV上位機與物料輸送AGV上位機進行信號交互，在線路交叉段，優先保障裝配AGV通行，防止AGV間相撞。

難點3：裝配作業工位，受限于工作場地環境和裝配工藝要求，需AGV在不同工位將物件進行前后工位連續遞進輸送，或在任意工位間跳轉轉運，并完成轉序生產輸送。AGV輸送動作復雜。

創新點：AGV工藝動作的完成完全由上位系統根據生產工藝要求實時調度，實現智能化柔性生產。

（3）效益或影響采用AGV做裝配線，無需地面施工，提高了裝配線的柔性和自動化程度。將操作工人從繁重、危險的吊裝作業中解放出來，避免工件在吊裝轉運過程中二次損傷。在保證裝配精度的同時，大大降低了工人的勞動強度，并有效的提高了生產效率。
